Especificacións
Velocidade de corte: 0-30000mm / min
Formato gráfico soportado: AI, BMP, DST, DWG, DXF, DXP, LAS, PLT, Outros
Aplicación: corte con láser
Condición: Nova
Espesor de corte: 6 mm
CNC ou non: si
Modo de refrixeración: refrixeración por aire
Software de control: FSCUT2000, software de corte especial Chutian
Lugar de orixe: Anhui, China (continental)
Certificación: CCC, ISO
Servizo posvenda proporcionado: enxeñeiros dispoñibles para o servizo de maquinaria no exterior
Campos de aplicación

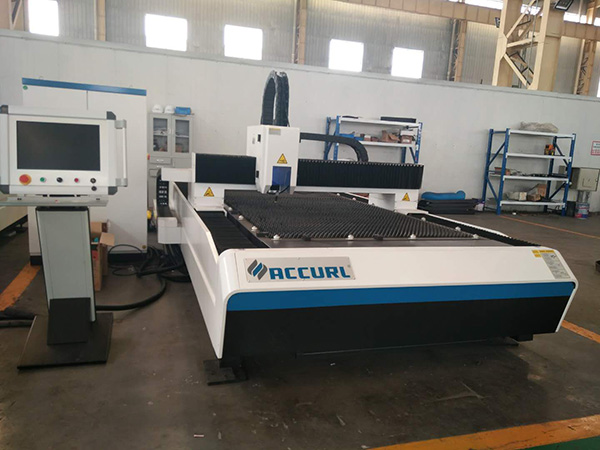

máquina adopta o máis sofisticado láser IPG / SPI, combinando Gantry máquina CNC deseñado pola nosa empresa e corpo de soldados de alta resistencia, despois de alta temperatura de recozimento e Usinagem de precisión por gran máquina fresadora CNC. Ten unha boa rixidez e estabilidade con tornillos de bola de precisión, con guía de guía lineal. É principalmente para cortar chapas de metal por baixo de 8 mm de alta velocidade e alta precisión. O láser de fibra ten unha serie de vantaxes, como a calidade do feixe alto, alto brillo, altas taxas de conversión, funcionamento sen mantemento, estable e fiable de baixo custo e de pequeno tamaño, etc. O corte asistido por aire é o nivel máis avanzado de corte con láser , que é especialmente adecuado para o aceiro inoxidable, corte de aceiro de cartón. É amplamente utilizado en produtos de metal, hardware, máquinas de precisión, autopeças, lentes, xoias, placas de identificación, electrónicos, xoguetes, publicidade e outras industrias.
Descrición para a máquina:
1. Esquema e composición do produto
A máquina de corte por láser de fibra está composta de láser de fibra, cabeza de corte, sistema de control, sistema de refrixeración, unidade de máquina, sistema de degustación de escape, etc.
2. Rendemento do produto
Amplamente utilizado para cortar chapas, como aceiro carbono, aceiro inoxidable, aceiro de aliaxe e outros materiais metálicos. Tamén podemos procesar varias formas e tamaños de pezas; cortar todo tipo de texto, logotipo e patrón.
Rango de corte: taboleiro 3000mm * 1500mm
Espesor de corte de aceiro carbono: 0,2 mm - 6 mm
Ancho de corte: 0,08—0,15 mm
O eixe X, Y, Z viaxa 3000mm * 1500mm * 100mm
Precisión de posicionamento: ± 0,05 mm / 1000 mm
Repita a precisión do posicionamento: ± 0,03 mm / 1000 mm
Velocidade mínima estándar da máquina: 30 m / min
A velocidade máxima de inactividade: 50m / min
Velocidade máxima de corte de 1 mm de espesor:
(Láser IPG-1000) 10 m / min
(Láser SPI-CW-1500) 15 m / min
Profundidade máxima de corte:
Aceiro carbono (O2) 7 mm
Aceiro inoxidable (N2) de 3,5 ~ 4 mm
Aceiro inoxidable (O2) 6mm
3. A lista de sistemas de produtos:
Láser
Láseres FIber: 1000 W (SPI opcional)
Camiño óptico externo e cabeza de corte
Cabezal de corte láser Cabezal de corte automático de alta precisión
Sensor capacitivo BCS100, seguimento automático
Lente de enfoque 25.4 F = 100
A máquina host
Plataforma de máquinas e accesorios Cabezal de corte de 3000mm * 1500mm
O parafuso de eixe de alta velocidade de rosca de eixe X 4010; TAIWÁN HIWIN
O eixo Y da guía de rolamento 5050 parafuso de alta velocidade; o carril de 45 silenciosos; TAIWÁN HIWIN
Redutor planetario VRB140, Xapón SHIMPO
Levando Xapón, NSK
Cuberta de po para Qingdao, HEMA
Cadea de arrastre PKK, China
