Especificacións
Área de corte: 1500 * 3000 mm
Velocidade de corte: 1-8000 mm / min
Formato gráfico soportado: AI, BMP, DST, DWG, DXF, DXP, LAS, PLT
Aplicación: corte por láser, corte de chapas metálicas
Condición: Nova
Espesor de corte: 0-30 mm
CNC ou non: si, CNC
Modo de refrixeración: refrigeración por auga
Software de control: YASKAWA / EMPOWER
Lugar de orixe: Anhui, China (continental)
Certificación: CE, ISO, SGS
Garantía: 2 anos
Nome do produto: máquina de corte láser de chapa de CNC / corte de láser de fibra
Material de corte: aceiro inoxidable de aceiro carbono metálico
Servomotor: YASKAWA
Cabezal láser: Lasermech
Descrición do produto

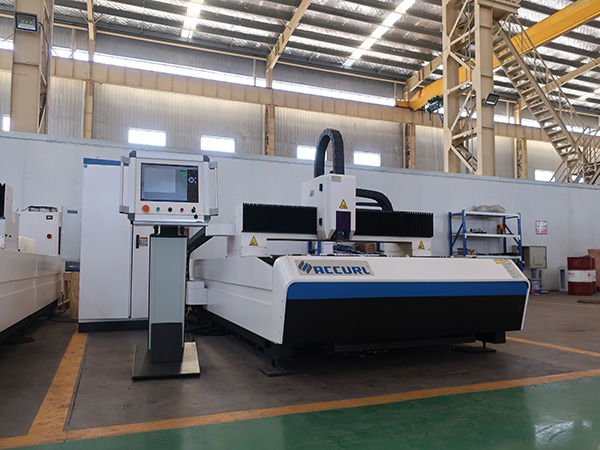

Máquina de corte con fibra láser
O corte con láser de fibra funciona concentrando a potencia dun láser de alta potencia na superficie do material a cortar.
A enerxía do feixe láser é absorbida pola superficie do material, ea enerxía do láser convértese en calor, que derrete ou vaporiza o material.
Ademais, o gas está enfocado ou arroxado na rexión de corte para expulsar ou arrasar o metal e vapor fundidos do camiño de corte.
A elección dun sistema de corte con láser de fibra proporcionará unha serie de vantaxes respecto dos láseres de CO2 tradicionais, debido ao seu fai de alta calidade, os láseres de fibra permiten cortar, gravar e marcar unha ampla gama de materiais metálicos.
A nosa gama de máquinas de fibra pódese especificar nunha variedade de saídas de enerxía que van desde 500 W e ata - o que lle proporcionará unha máquina para cortar chapas como aceiro inoxidable de 12 mm de espesor dependendo da potencia da máquina.
Parámetro técnico
NON | NAME | Valor | Unidade |
1 | Max. área de traballo (lonxitude × largura) | 3000 × 1500 | mm |
2 | Lonxitude de corte do eixo X. | 1550 | mm |
3 | Ancho de corte do eixo Y | 3050 | mm |
4 | Distancia de elevación do eixe Z | 120 | mm |
5 | Precisión de posicionamento do eixe X / Y | 0.05 | mm / m |
6 | X, precisión de posicionamento repetido do eixo Y | ± 0,02 | mm |
7 | Velocidade máxima | 90 | m / min |
8 | Máximo de traballo. Velocidade de aceleración | 0.5G | |
9 | Grao de protección de potencia total | IP54 |
Características principais
1. Con mecanismos Gantry de dobre unidade, guía, piñón e rack lineal importados para a transmisión constante de alta velocidade e alta precisión
2. Soldadora de aceiro en xeral, mecanizado en bruto tras o recocido.
3. Cooperou co tratamento de envellecemento por vibración para eliminar a tensión da soldadura e a mecanización, mantendo o uso a longo prazo sen deformación.
4. Mellorar moito a velocidade de resposta e a estabilidade da cama durante o traballo.
5. Xapón importou servomotor para o eixo X, Y, Z, alta precisión, alta velocidade, torque elevado, gran inercia, o rendemento é estable e duradeiro.
6. A combinación de servomotores garante a alta velocidade e aceleración da máquina.
7. Con base no sistema operativo Windows do sistema de corte por láser de fibra, o sistema CNC integra varios módulos específicos de control de corte con láser para mellorar a súa función.
8. Mellor interfaz home-ordenador, fácil de operar.
9. Con Lasermech de Estados Unidos produciu unha cabeza de corte especial e unha detección capacitiva, de alta precisión e unha resposta de resposta máis estable e fiable.
Aplicacións típicas de corte con láser de fibra
Enxeñaría de precisión.
Perfís de chapa de alta precisión.
Corte de produtos metálicos e non metálicos.
Compoñentes de marcado para tratar, número de serie. placas, placas de identificación, números VIN.
Sectores da industria aplicados
Médico
Automoción
Aeroespacial
Aviación
Enxeñaría marítima
Fabricación xeral
