Especificacións
Velocidade de corte: 80 m / min
Formato gráfico soportado: DWG, DXF
Aplicación: corte con láser
Condición: Nova
Espesor de corte: 0-25 mm
CNC ou non: si
Modo de refrixeración: refrigeración por auga
Software de control: Cypcut
Lugar de orixe: China Anhui (continental)
Marca: ACCURL
Certificación: CE, ISO, SGS

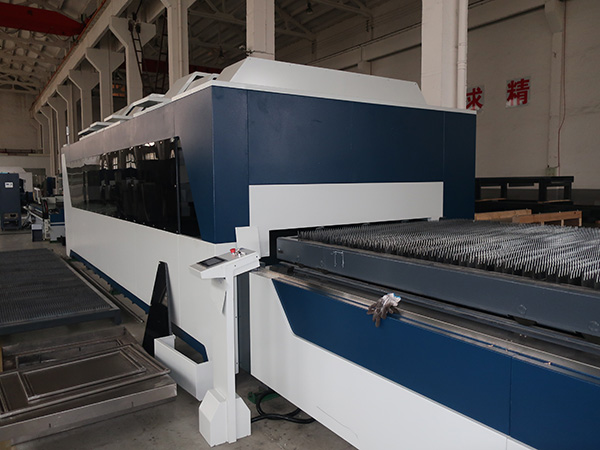

Nome do produto: Fiber Laser Tube & Plate cutter
Alimentación: 5000W / 700W / 750W / 800W / 1000W / 1200W / 2000W
Forma de corte: chapa e tubo
Área de traballo: 1500mmX3000mm / 2000mmX4000mm / 2000mmmX6000mm
Tipo: Corte de fibra Lasr
Velocidade máxima de posición: 80 m / min
Diámetro de corte de tubos: 30mm-220mm
Lonxitude de corte de tubos: Menos de 6m
X, posición do eixo Y: 0,05 mm
X, precisión de repetibilidade do eixo Y: 0,025 mm
Servizo posvenda proporcionado: enxeñeiros dispoñibles para o servizo de maquinaria no exterior
Vantaxes da máquina de corte con láser de fibra:
1. Excelente calidade dos camiños: menor punto láser e alta eficiencia no traballo, de alta calidade.
2. Alta velocidade de corte: a velocidade de corte é 2-3 veces maior que a mesma máquina de corte con láser de CO2.
3. Executar estable: adoptar láseres de fibra superior de importación mundial, rendemento estable, as pezas clave poden chegar a 100.000 horas;
4. Alta eficiencia para a conversión fotoeléctrica: comparar coa máquina de corte por láser CO2, a máquina de corte con láser de fibra ten tres veces eficiencia de conversión fotoeléctrica.
5. Baixo custo: aforrar enerxía e protexer o ambiente. A taxa de conversión fotoeléctrica é do 25-30%. Baixo consumo de enerxía eléctrica, é só preto do 20% -30% da máquina tradicional de corte con láser de CO2.
6. Baixo mantemento: transmisión da liña de fibras sen necesidade de reflectir lentes, aforrar custos de mantemento;
7 operacións sinxelas: transmisión da liña de fibra, sen axuste do camiño óptico.
Parámetros técnicos
Área de traballo efectiva (mm) | 3000x1500 / 4000x2000 / 6000x2000 | ||
Diámetro máximo do tubo | 200 mm (pode ser personalizado en 600 mm) | ||
Lonxitude do tubo | 6 mm | ||
Trazo do eixe Z | 120 mm | ||
Velocidade máxima de posición | 60 m / min | ||
X, precisión da posición do eixe Y | 0,05 mm | ||
X, precisión de repetibilidade de Y | 0,025 mm | ||
Fonte láser | 500w / 700w / 750w / 800w / 1000w / 1200w / 2000w | ||
Aceiro carbono | ≤10 mm | ||
Aceiro inoxidable | ≤ 4 mm | ||
Aluminio | ≤ 4 mm |
Configuración estándar
Fonte de alimentación de fibra | Raycus / IPG | ||
Cabeza de corte de fibra | Raytool | ||
Corpo da máquina | TAYOR | ||
Cruz Beam | TAYOR | ||
Mesa de traballo | TAYOR | ||
Caixa de cambios | Ápice | ||
X, Y Rack e piñón | Suecia Linden | ||
Tornillo de bola | Taiwán Hiwin | ||
ferroviario | Taiwán Hiwin | ||
Sistema neumático | Xapón SMC | ||
sistema de refrixeración | Tayor | ||
Compoñentes eléctricos | Schneider | ||
Sistema de control | CypCut | ||
Servomotor e controlador AC | Yaskawa | ||
Software CAD / CAM | Profesional de Smart Nest |
Parámetro de corte(Potencia láser 700w no caso)
Potencia láser (W) | Material | Espesor (mm) | Velocidade (m / min) | Corte de gas |
700W | Aceiro inoxidable | 0.5 | 21 | N2 |
1 | 16 | N2 | ||
2 | 5 | N2 | ||
3 | 2 | N2 | ||
4 | 1.2 | N2 | ||
700W | Aceiro carbono | 1 | 12 | O2 |
2 | 6 | O2 | ||
3 | 4 | O2 | ||
4 | 3 | O2 | ||
5 | 2 | O2 |
Custo total de electricidade
Artigos | Potencia (kw) | Potencia total (kw / h) | Custo total (USD / h) |
Láser | 2.9 | 9 20.9 | USD2,0 (Contas para unha carga total do 60%) |
máquina | 9.5 | ||
refrixerador | 4.5 | ||
Compresor de aire | 4 |
Custo do gas
Tipo de gas | Prezo (USD / cilindro) | Capacidade (min / cilindro) | Custo (USD / H) | Observación |
O2 | 2.5 | 60 | 2.5 | Aceiro carbono de 1 mm |
N2 | 4.2 | 15 | 16.5 | Aceiro carbono de 1 mm |
Liquid N2 | 55 | 120 | 4.5 | 1mm de aceiro inoxidable |
Aire | 1.1 (compresor de aire) | con menos de 2 mm de aceiro carbono, corte de calidade |
Termos de instalación
O persoal do vendedor supervisará a instalación do seguinte xeito:
1) instalación e montaxe
2) Posicionamento da máquina e da mesa de traballo
3) Funcionamento de cables e mangueiras desde o punto de entrada do servizo
4) Conexión de cables eléctricos e mangueiras de gas á máquina
Termos de adestramento
Despois da posta en servizo, o técnico do vendedor iniciará a formación.
O cliente proporcionará material e consumibles suficientes para asegurar a conclusión satisfactoria da formación.
A formación comprenderá as seguintes cousas:
1) Visión xeral da máquina
2) Funcións e funcións de control
3) Mantemento e axuste da máquina
4) Funcionamento supervisado da máquina
A formación do operador da máquina concorre coa instalación e posta en marcha, polo que o persoal debe estar sempre dispoñible.
